南極光多功能信號手電筒原理與維修

      南極光多功能信號手電筒既可照明用，也可變色(黃色和紅色)作為信號燈用，對機務段行車很實用，本文介紹修理該燈的經驗和依實物測繪的電路原理圖(見附圖)，供參考。

一、電路原理

      該燈主要由六非門電路CD4069和V1～V6三極管等構成，由兩節18650鋰電池供電。閉合開關K照明燈EL自動點亮，按復位開關AN1后，非門電路F的②、③、⑥腳置為高電平，V1、V2導通黃燈點亮；V5導通V6截止照明燈熄滅。按AN2時非門電路12、11、⑧腳被置為高電平V4、V3導通紅燈點亮；V5導通、V6截止，照明燈不亮。同時非門的②、③被置為低電平，V2、V1截止關閉黃燈。

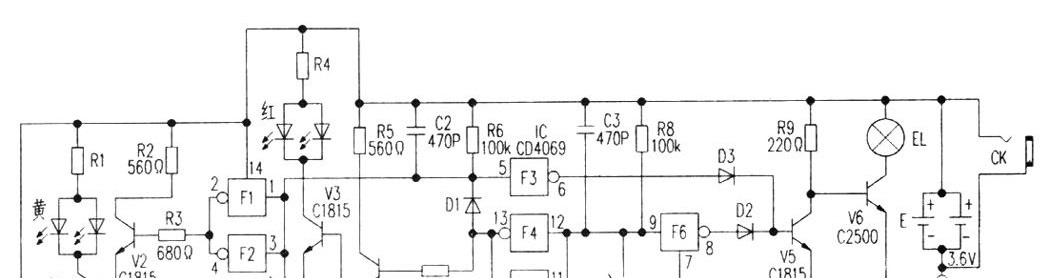

附圖：多功能信號手電筒原理圖

二、故障檢修

      現象：接通開關K，燈EL不亮。

      此故障有時為開關K損壞，但因安裝較特殊，電子市場不易買到，可拆開修理，絕大多數為接點接觸不良，一般能修好，實在不行可對安裝部位稍作改動，用CN-1船形開關代用。

      本例為三極管V6(C2500)損壞(斷路)，照明燈EL不亮。若擊穿通路為常亮。如無此管，可用參數為Vceo 30V、Icm 2A、Pcm 0．9W以上的NPN型功率管直接代換。

      很多情況為電池(18650)無電，應加以充電。如果因其中一節開路或自放電明顯，應更換。電池為鋰電池3.6V/1800mAh兩節并聯。
