消防員方位燈 GB27899-2011

前言

中華人民共和國國家標準

消防員方位燈   Firemen’s directional light

GB 27899-2011   2011-12-30發布   2012-06-01實施

中華人民共和國國家質量監督檢驗檢疫總局

中國國家標準化管理委員會  發布

本標準第5章、第7章和8.1為強制性的，其余為推薦性的。

本標準按照GB/T 1.1—2009給出的規則編寫。

本標準由中華人民共和國公安部提出。

本標準由全國消防標準化技術委員會消防員防護裝備分技術委員會(SAC/TC 113/SC 12)歸口。

本標準起草單位:公安部上海消防研究所。

本標準主要起草人：沈堅敏、史興堂、吳赟、李睿堃、張燕、周志忠。

本標準為首次發布。

1 范圍

本標準規定了消防員方位燈的木語和定義、型號及基本參數、技術要求、試驗方法、檢驗規則、標志、 包裝、運輸和貯存。

本標準適用于消防員使用的方位燈（以下簡稱方位燈）。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB/T191  包裝儲運圖示標志

GB/T 2423.1  電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫

GB/T 2423.2  電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

GB/T 2423.3  電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗

GB/T 2423.5  電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導測：沖擊

GB/T 2423.10  電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）

GB 3836.1  爆炸性環境 第1部分：設備通用要求

GB 4208—2008  外殼防護等級(IP代碼）

3 術語和定義

下列術語和定義適用于本文件。

3.1

消防員方位燈 firemen’s directional light

消防員在執行滅火救援任務時佩帶的，具有發光指示方位功能的信號裝置。

3.2

閃光頻率 flash frequency

方位燈發光器件單位時間內閃爍的次數。

3.3

連續工作時間 continuous working time

方位燈常亮或閃光狀態下的最大工作時間。

4 型號及基本參數

4.1 型號

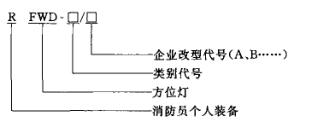

方位燈產品型號的編制應符合下列規定：

4.2 方位燈類別代號

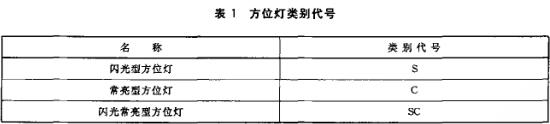

方位燈類別代號見表1。

示例：RFWI-S/A表示A型閃光型消防員方位燈。

4.3 基本參數

方位燈的基本參數如下：

a) 工作環境溫度為-25℃?70℃；

b) 工作環境相對濕度為30%?85%；

c) 供電電源應采用可充電電池，并應設置電池充放電保護電路。

5 技術要求

5.1 外觀與裝配質量

5.1.1 方位燈表面應無明顯劃傷、污損、裂痕、毛剌等缺陷。標志應清晰、正確、齊全。

5.1.2 方位燈裝配應完整，緊固部位應無松動、損傷、錯位、毛剌等缺陷。佩帶裝置應靈活可靠。

5.2 發光亮度

方位燈發光亮度應不小于300cd/m2。

5.3 閃光頻率

閃光型方位燈閃光頻率應為1Hz?2Hz。

5.4 連續工作時間

閃光型方位燈連續工作時間應不小于100h，常亮型方位燈連續工作時間應不小于20h。

5.5 質量

方位燈的質量應不大于150g。

5.6 絕緣電阻

方位燈殼體和帶電端子之間的絕緣電阻應不小千50Ω，經濕熱試驗后的絕緣電阻應不小于10M?。

5.7 耐壓性能

方位燈應能耐受頻率為50Hz±0.5Hz、電壓500V±50V，歷時60s士5s的耐壓性能試驗。試驗期間，不應發生表面飛弧和擊穿現象。試驗后，方位燈應能正常工作。

5.8 外殼防護性能

方位燈的外殼防護性能應符合GB 4208—200S規定的IP 65的要求。

5.9 耐氣候環境性能

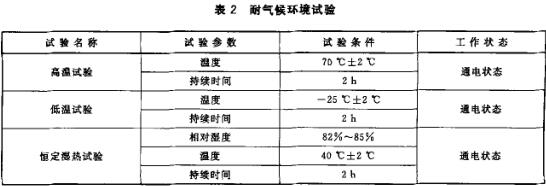

方位燈應能耐受表2所規定的氣候環境條件下的各項試驗，每項試驗后，方位燈應能正常工作。

5.10 耐機械環境性能

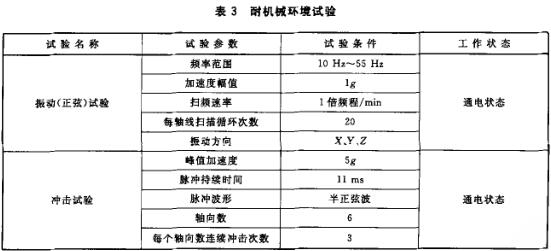

方位燈應能耐受表3所規定的機械環境條件下的試驗。每項試驗后，方位燈不應有機械損傷和緊固件松動現象，且能正常工作。

5.11 抗跌落性能

方位燈應能承受6.12規定的跌落試驗。試驗后，方位燈不得發生零部件松動、損壞的現象，且能正常工作。

5.12 防爆性能

方位燈的防爆性能應符合GB 3836.1的規定。

5.13 模擬煙霧環境方位指示性能

在濃煙環境中，應可指示方位燈的方位。

6 試驗方法

6.1 外觀與裝配質量檢查

目測檢查。

6.2 發光亮度測量

方位燈發光亮度測試點的分布按圖1要求，用精度不低于±5%的亮度測量儀在方位燈發光面5m遠處測量。

6.3 閃光頻率測量

打開開關使方位燈工作。用精度不低于0.1s的秒表記錄20s時間內方位燈發光器件閃爍次數，計算閃光頻率。

6.4 連續工作時間試驗

打開開關使方位燈工作，同時用鐘表開始計時，直到方位燈熄滅時停止記時并讀取時間。

6.5 質量測量

用精度不低于1g的電子稱測量方位燈質量。

6.6 絕緣電阻試驗

用精度不低于±5%的絕緣電阻測量儀在500V直流電壓下測量方位燈殼體和帶電端子之間的絕緣電阻。

6.7 耐壓性能試驗

用精度不低于±10%耐壓試驗裝置在方位燈外部帶電端子與殼體之間施加頻率為50Hz±5Hz、電壓500V±50V的交流電壓，持續60s±5s。

6.8 外売防護性能試驗

按GB 4208—2008規定的試驗方法進行。

6.9 耐氣候環境性能試驗

6.9.1 離溫試驗

將方位燈放入高溫試驗箱中，使其處于通電狀態，將溫度設定為70℃±2℃，保持2h，試驗按GB/T 2423.2的規定進行。

6.9.2 低溫試驗

將方位燈放入低溫試驗箱中，使其處于通電狀態，將溫度設定為-25℃±2℃，保持2h，試驗按GB/T 2423.1的規定進行。

6.9.3 恒定濕熱試驗

將方位燈放入恒定濕熱試驗箱中，使其處于通電狀態。調節溫度到40℃±2℃，溫度穩定后，再調節試驗箱的相對濕度至82%?85%，保持2h。試驗按GB/T 2423.3的規定進行。

6.10 耐振動性能試驗

將方位燈固定在振動臺上，按5.10中振動（正弦)試驗條件及GB/T 2423.10的規定進行。

6.11 耐沖擊性能試驗

將方位燈固定在沖擊臺上，按5.10中沖擊試驗條件及GB/T 2423.5的規定進行。

6.12 抗跌落性能試驗

方位燈從2m的髙度跌落到混凝土地面上，每只樣品試驗3次。

6.13 防爆性能試驗

方位燈防爆性能試驗應符合GB 3836.1的規定。

6.14 模擬煙霧環境方位指示性能試驗

試驗室面積應不小于3m×4m。使用舞臺發煙器發煙，煙氣濃度以1m內肉眼無法識別物體為準，在試驗室肉使方位燈處于工作狀態，在距離方位燈3m遠處觀察方位燈方位。

7 檢驗規則

7.1 型式檢驗

7.1.1 有下列情況之一時，應進行型式檢驗：

a) 新產品投產或老產品轉廠生產時的試制定型；

b) 投產后產品結構、主要部件、生產工藝等有較大改變，可能影響產品性能時；

c) 投產后連續生產滿三年；

d) 產品停產一年以上，恢復生產時；

e) 出廠檢驗結果與上次型式檢驗結果差異較大時；

f ) 發生重大質量事故時；

g) 國家質量監督機構提出要求時。

7.1.2 型式檢驗項目按第5章和8.1的規定。

7.1.3 型式檢驗的樣本數為3臺。

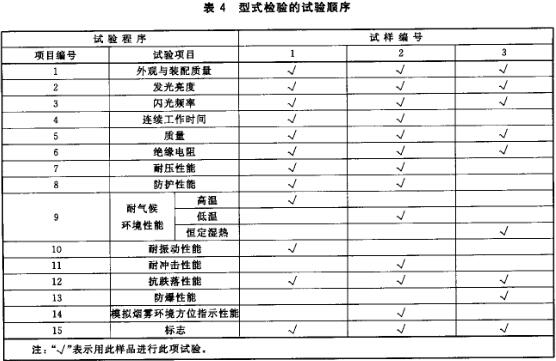

7.1.4 型式檢驗的試驗順序按表4的規定。

7.1.5 型式檢驗項目的結果全部符合本標準的規定，方為合格。

7.2 出廠檢驗

7.2.1 每臺方位燈均應經出廠檢驗。

7.2.2 出廠檢驗的項目按5.1、5.2、5.3、5.6的規定進行。

7.2.3 出廠檢驗所檢項目的結果全部符合本標準的規定，方為合格。

8 標志、包裝、運輸和貯存

8.1 標志

方位燈應有清晰耐久的標志，包括以下內容：

a) 產品型號和名稱；

b) 生產廠名；

c) 生產日期；

d) 防爆標志。

8.2 包裝

8.2.1 方位燈的包裝圖示標志應符合GB/T 191的規定。

8.2.2 方位燈出廠時應予裝箱，并有防潮、防塵措施。

8.2.3 包裝箱外壁應有明顯、耐久的文字標志，應包括以下內容：

a) 生產廠名；

b) 產品型號和名稱；

c) 生產日期；

d) 向上、怕濕、小心輕放等文字或符號。

8.2.4 隨同產品提供的文件應包括以下內容：

a) 產品合格證；

b) 產品使用說明書。

8.3 運輸

方位燈在運輸過程中應有防雨雪侵襲的措施，應避免重壓和碰撞。

8.4 貯存

方位燈應存放于通風、干燥及無有害氣體的倉庫內，不應與具有腐燭性的化學品一同存放。
