COB光源是發展還是倒退？

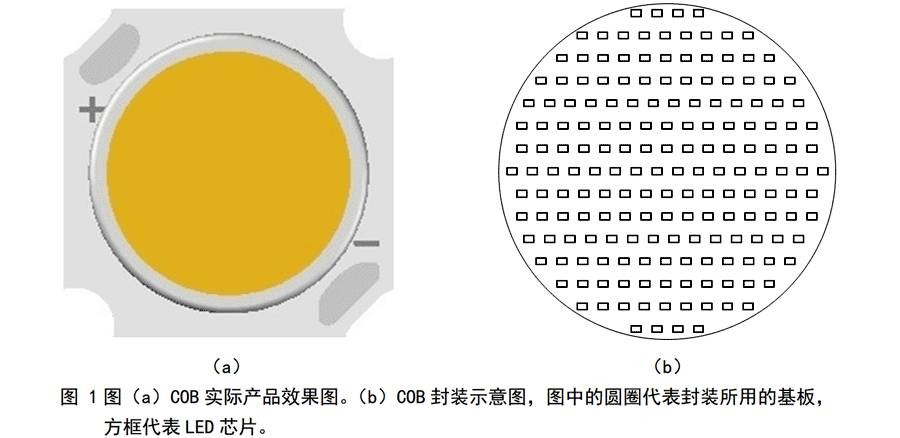

　　COB即Chip-On-Board，原指把多顆半導體芯片集成到一塊線路板上的封裝技術。在LED行業特指把多顆LED芯片封裝在一片基板上，從而形成一種發光光源的形式。

　　正是這種產品形態決定了COB的技術特性。所謂材料學里的“結構決定特性”也同樣適用于產品。知道了這一點，我們繼續進行下面的分析。

       一、COB發光角度?。?/strong>

　　我們首先來破除一個COB流傳甚廣的謠言—發光角度小。LED燈珠的發光角度是由芯片封裝決定的，從產品結構來看COB封裝無非就是把多顆芯片集成到一塊基板上，和單顆芯片的封裝并無本質區別，所以一般的COB和單顆LED燈珠一樣都是120°發光。認為COB發光角度小而推斷COB更適合做射燈光源是毫無依據的。對于COB燈具來說，限定光束角的是那個又深、又影響光效率的大燈杯。

　　二、COB的色溫和顯色性較一般單芯片封裝的LED燈珠要更好？

　　COB和單顆LED燈珠所使用的封裝材料并沒有本質上的區別。若非要說有，也是由材料和生產工藝的好壞決定的，與產品形態無關。所以這個論斷也沒有依據。

　　三、COB缺點—散熱、發光效率和眩光

　　1、對COB來說，一般9W COB尺寸是一個直徑大約為10mm的圓形，這決定了它只能在這個面積內直接作用于發熱源，至于面積以外的范圍就僅作為散熱的輔助。而同樣9W的SMD，基板直徑一般在100mm左右。對散熱來講，低發熱量、大面積散熱的情形要遠好于高發熱、小面積散熱的情形。

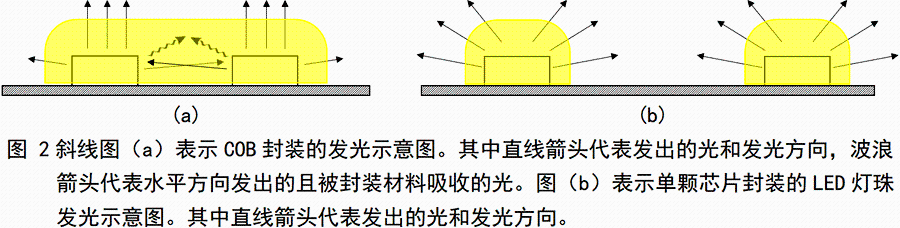

　　2、COB的第二個缺點是光效。由于在一個狹小的面積上緊密排列了多顆LED芯片，所以單顆芯片所發出的靠近水平方向的光會遇到相鄰芯片而不斷形成全反射，最后被封裝材料吸收，不能發射出去。而對于SMD，只要間距合理，就不存在這個問題(見圖2)。正是這個全反射使得COB的發光效率從一開始就比LED燈珠的表面貼裝低10%。同時，封裝材料吸收水平方向光線所帶來的熱量和芯片密集排列本身產生的熱量疊加，導致COB工作溫度偏高，再次影響芯片光效。即使使用相同的芯片，COB也要比表面貼裝少20lm/W左右。

      3、同樣基于COB的小面積大功率，所以不可避免地存在眩光問題，基本上使用COB燈具都必須配一個非常深的燈杯，除了配光需要更是為了防止過于強烈的眩光。

　　既然COB有這么多毛病為毛倒成了射燈的主要光源呢？很簡單，因?yàn)镃OB的產品形態最接近傳統光源，所以原有的燈杯，燈具，設計方式都可以照搬。

　　為什么一個新興行業還如此執著地對舊有設計不加區分地照單全收呢？下面一起來回顧下COB的發展史。

       四、COB光源發展

　　COB光源的出現大約在2008年。當時是為了解決LED燈具的“鬼影”問題—在LED燈具照射下，被照物會產生幾個不完全重疊的影子從而使眼睛產生暈眩感。當時有兩個解決方案：

　　1)在LED光源前增加一層不完全透光的膜(擴光板)。此方案有個大問題，當時LED的發光效率不高，擴光板使得整體光效更低了。

　　2)從改善光源入手，在光源端消除“鬼影”。這就是COB最初的發展動機，可是很快就被放棄了。原因很簡單，COB屬于二次封裝，技術和工藝相對復雜，以當時的技術單片COB只要超過35W就沒有辦法在批量生產中保持質量穩定，其光效、散熱也比不上表面貼裝。

　　在當時的環境下，研發COB有其合理性，這和后來COB的再開發有本質區別。COB在2012年，是作為一種全新的光源被再次“發明”了出來的。其動因是市場對LED產品長期停滯不前的失望。然而，COB的技術問題并沒有隨著時間而改善，依舊被封裝和大功率的質量穩定性阻礙其發展。

　　2015年，COB再次“火”了起來。如果說COB的前兩次發展推動了LED行業，那么這次純粹就是為了與舊傳統“接軌”，本質上是一種倒退。誠然，COB是解決了“鬼影”問題，可是此前的發展證明COB在這方面是弊大于利的。雖然燈珠性能的大幅提升為COB封裝創造了良好的技術基礎，使其終于滿足了市場的應用需求。這一切看上去很美好，但是COB產品形態的底層邏輯問題，使得再好的技術也彌補不了自身缺陷。而且正是基于良好技術在客觀上的誘使，導致對LED特性不熟悉的設計者在錯誤的道路上越滾越遠。

　　目前的LED燈具整體系統設計對LED特性普遍不熟悉甚至是不了解(估計僅停留在節能上)，導致整燈設計有向傳統“反動”的趨勢，而不是積極地向前尋求解決方案。

　　從市場反響來看，用戶顯然不認同用舊產品形態去承載新光源技術這種“舊瓶裝新酒”的做法，從COB射燈在短暫高價后迅速降價重回“以價取勝”的尷尬，都可以看出市場對照明產品新形態的渴求，和對目前產品的失望。
